1、機(jī)制砂定義

      根據(jù)國標(biāo)規(guī)定，凡經(jīng)除土處理的機(jī)制砂、混合砂都統(tǒng)稱為人工砂。具體機(jī)制砂的定義是由機(jī)械破碎、篩分制碭，粒徑小于4.75mm的巖石顆粒，但不包括軟質(zhì)巖，風(fēng)化巖石的顆粒。

2、機(jī)制砂的規(guī)格

      人工砂目前基本為中粗砂，細(xì)度模數(shù)在2.6—3.6之間，顆粒級(jí)配穩(wěn)定、可調(diào)，含有一定量的石粉，除150m的篩余有所增加外，其余篩余均多呈三角體或方矩體，表面粗糙，棱角尖銳。但由于全國各地機(jī)制砂的生產(chǎn)礦源的不同、生產(chǎn)加工機(jī)制砂的設(shè)備和工藝不同，生產(chǎn)出機(jī)制砂粒型和級(jí)配可能會(huì)有很大的區(qū)別，比如，有些機(jī)制砂片狀顆粒較多，有些機(jī)制砂的顆粒級(jí)配為兩頭大中間小，但只要能滿足國標(biāo)中對人工砂的全部技術(shù)指標(biāo)，就可以在混凝土和砂漿中使用。達(dá)不到國標(biāo)人工砂技術(shù)要求的，不能造就使用，因?yàn)闄C(jī)制砂的粒型和級(jí)配都是可以調(diào)整和改進(jìn)的，在這一點(diǎn)上，人工砂和天然砂有著本質(zhì)的區(qū)別?；旌仙半S機(jī)制砂的摻入比例而降低其上述特點(diǎn)。

      機(jī)制砂的規(guī)格按細(xì)度模數(shù)(Mx)分為粗、中、細(xì)、特細(xì)四種：

      粗砂的細(xì)度模數(shù)為：3.7-3.1，平均粒徑為0.5mm以上;

      中砂的細(xì)度模數(shù)為：3.0-2.3，平均粒徑為0.5mm—0.35mm，

      細(xì)沙的細(xì)度模數(shù)為：2.2-1.6，平均粒徑為0.35mm—0.25mm;

      特細(xì)沙的細(xì)度模數(shù)為：1.5-0.7，平均粒徑為0.25mm以下;

      細(xì)度模數(shù)越大，表示砂越粗;細(xì)度模數(shù)越小，表示砂越細(xì)。

3、機(jī)制砂的等級(jí)和用途

      (1)等級(jí)：機(jī)制砂的等級(jí)按其技能需求分為：Ⅰ、Ⅱ、Ⅲ三個(gè)等級(jí)。

      (2)用途：

      Ⅰ類砂適用于強(qiáng)度等級(jí)大于C60的混凝土;

      Ⅱ類砂適用于強(qiáng)度等級(jí)C30—C60及抗凍、抗?jié)B或其它要求的混凝土;

      Ⅲ類砂適用于強(qiáng)度等級(jí)小于C30的混凝土與構(gòu)筑砂漿;

4、機(jī)制砂的要求

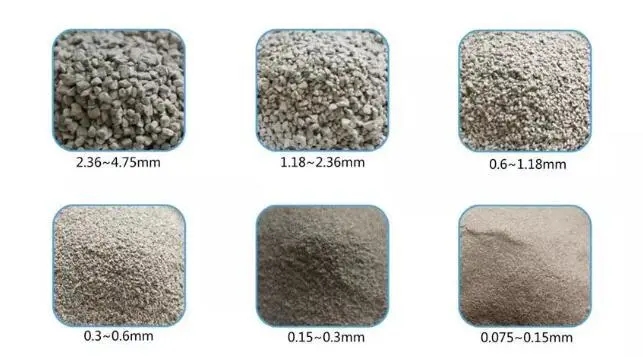

      機(jī)制砂的粒徑在4.75-0.15mm之間，對小于0.075mm的石粉有一定的比例限制。其粒級(jí)分為：4.75、2.36、1.18、0.60、0.30、0.15。粒級(jí)更好要連續(xù)，且每一粒級(jí)要有一定的比例，粒型盡好呈立方體，對針片狀的含量也有一定的限制要求。

5、機(jī)制砂的顆粒級(jí)配

      砂的顆粒級(jí)配是指砂子大小顆粒的搭配比例。如果是同樣粗細(xì)的砂，其之間的空隙更大;兩種粒徑的砂搭配起來，其之間的空隙就有所減少;三種粒徑的砂搭配，空隙更小。由此可見，砂子的空隙率取決于砂料各級(jí)粒徑的搭配程度。級(jí)配好的砂子，不僅可以節(jié)省水泥，還可以提高混凝土和砂漿的密實(shí)度和強(qiáng)度。

6、機(jī)制砂的原料

      機(jī)制砂的制砂原料通常用花崗巖、玄武巖、河卵石、鵝卵石、安山巖、流紋巖、輝綠巖、閃長巖、砂巖、石灰?guī)r等品種。其制成的機(jī)制砂按巖石種類區(qū)分，有強(qiáng)度和用途的差異。

7、機(jī)制砂的粒型要求

      礦山配置對破碎物料的顆粒要求是細(xì)，一般通常而言，針片狀的物料進(jìn)入磨機(jī)反而更容易被磨碎。而建筑碎石的要求正好相反，對針片狀有嚴(yán)格的比例限制。其原因主要是由于立方體顆粒帶棱角，其棱角能夠起到顆粒與顆粒之間相互鎖緊的作用。同時(shí)立方體顆粒比針片狀顆粒和圓形顆粒附著力更強(qiáng)，且占有更大的表面積。

8、機(jī)制砂的特點(diǎn)

      用人工砂配置出混凝土的特點(diǎn)是：坍落度減小，混凝土28d標(biāo)準(zhǔn)強(qiáng)度提高；如保持坍落度不變，則需水量增加；但在不增加水泥的前提下水灰比變大后，一般情況下，混凝土實(shí)測強(qiáng)度并不降低。按天然砂的規(guī)律進(jìn)行混凝土配比設(shè)計(jì)，人工砂的需水量大，和易性稍差，易產(chǎn)生泌水，特別在水泥用量少的低強(qiáng)度等級(jí)混凝土中表現(xiàn)明顯；而如果根據(jù)人工砂的特點(diǎn)進(jìn)行混凝土配比設(shè)計(jì)，通過合理利用人工砂中的石粉、調(diào)整人工砂的砂率，是完全可以配制出和易性很好的混凝土。普通混凝土配比設(shè)計(jì)規(guī)程的配比設(shè)計(jì)方法完全適用于人工砂。最適合配制混凝土的人工砂細(xì)度模數(shù)為2.6-3.0，級(jí)配為2區(qū)。

9、機(jī)制砂的檢驗(yàn)標(biāo)準(zhǔn)

      國家有規(guī)范的細(xì)集料檢驗(yàn)標(biāo)準(zhǔn)，主要檢驗(yàn)項(xiàng)目有：表觀相對密度、堅(jiān)固性、含泥量、砂當(dāng)量、亞甲藍(lán)值、棱角性等。
